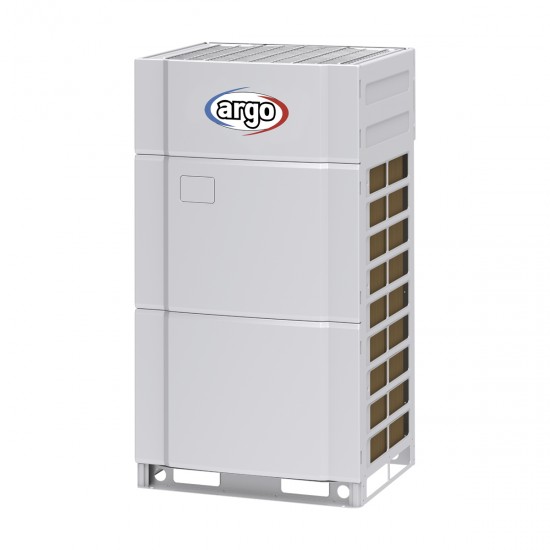

X3 VRF MODULAR OUTDOOR UNIT
22,4 KW - DC INVERTER - R410A
Hoher Energieeffizienz mit genauer Verbrauchskontrolle
Die neue Reihe der X3 VRF MODULAR-Außengeräte, die sich durch ein technologisch fortschrittliches Design auszeichnet, umfasst immer ausgeklügeltere und miteinander verbundene Komponenten und zeichnet sich durch eine hohe Energieeffizienz und eine immer genauere Verbrauchskontrolle sowie einen zuverlässigen Betrieb über einen langen Zeitraum aus.
Die X3 VRF MODULAR ist für eine Vielzahl von Anwendungen geeignet: Einfamilienhäuser, Geschäfte, Bürogebäude, Einkaufszentren, Hotels, Krankenhäuser, Banken, Museen und Schulen. Die neue Serie von Außengeräten ist mit den Innengeräten und Regelsystemen der Serien X3 VRF SLIM und MINI, X3 VRF HOME-Reihe kompatibel.
Es werden zwei verschiedene Ausführungen angeboten: mit Einzelventilator (von 22,4 bis 33,5 kW) und mit Doppelventilator (von 40 bis 61,5 kW).
Bitte klicken Sie hier, um die Installations- und Bedienungsanleitung im PDF-Format herunter zu laden.
Klicken Sie bitte hier, um das Datenblatt (Product Sheet) im PDF-Format herunter zu laden:
Klicken Sie bitte hier, um das Datenblatt (Product Sheet) im PDF-Format herunter zu laden:
Klicken Sie bitte hier, um das Service Handbuch im PDF-Format herunter zu laden:
| Eigenschaft | U.M. | Wert | Eigenschaft | U.M. | Wert |
|---|---|---|---|---|---|
| Energieeffizienzgrad | 305 | Leistungskoeffizient (Durchschnitt) (-10°) | 217,4 | ||
| Schallleistungspegel Außeneinheit | dB(A) | 81 | Nominale Kühlleistung (EN14511) | kW | 22,4 |
| Energieeffizienz nach EN14511-2011 | 4,28/5,04 | Nennwärmeleistung (EN14511) | kW | 25,0 | |
| Leistungsaufnahme bei EN14511-Bedingungen | kW | 5,23 | Stromaufnahme unter EN14511-Bedingungen | A | 23/25 |
| Stromversorgung | V/Ph/Hz | 380-415/3/50-60 | Made in | CHINA | |
| Freon-Typ | R410A | Freon GWP | KG CO2 EQ. | 2088 | |
| Freon-Ladung | Kg | 5,5 | Freon-Ladung | T CO2 EQ. | 11,484 |
| Kompressortyp | INVERTER | Durchmesser des Gasrohrs | mm/" | 19,05(3/4) | |
| Durchmesser Flüssigkeitsleitung | mm/" | 9,52 (3/8) | Maximale Rohrlänge mit Standard-Freonfüllung | M | 1.000 |
| Max. Höhendifferenz IU/OU (OU unten) | m | 100/110 | Maximaler Höhenunterschied Innenräumen | m | 40 |
| Max. Air flow | m3/h | 9750 | Farbe | grau | |
| Höhe | mm | 1690 | Breite | mm | 930 |
| Tiefe | mm | 775 | Gewicht | kg | 220 |
